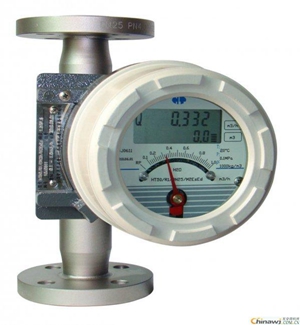

KD-Z10系列金屬管浮子流量計的詳細資料

一、KD-Z10系列金屬管浮子流量計有就地顯示型和智能遠傳型，帶有指針顯示，瞬時流量，累積流量，液晶顯示，上下限報警輸出，累積脈沖輸出，標準的二線制4-20mA電流輸出等多種形式，為用戶提供了非常廣闊的選擇空間。另外該儀表采用高質量的MCU微處理系統，保證了流量計在各種應用場所的優良性能,具有本安防爆和隔離防爆功能，適用于流量測量、配量、監測、調節和控制,多年來金屬管流量計的各種優良性能和可靠性，以及較好的性能價格比廣泛受到了石化、鋼鐵、電力、冶金、輕工等行業的青睞.

二、技術特點：
◆250mm標準長度，讀數范圍可達110°
◆ 設計優化的測量錐管和浮子形狀，浮子可互換
◆ 耐高溫流體介質，可達400℃
◆ 內襯PTFE防腐結構，可用于較強的腐蝕性介質
◆ 優化的隔爆殼體設計，可靠性高，適用于惡劣工作環境
◆ 人性化的功能設置，方便的實現現場標校和參數修改
◆適用于小管徑和低流速
◆工作可靠、維護量小、壽命長
◆對于下游直管段要求不高
◆有較寬的流量范圍度10:1
◆就地型指針指示接近于線性
◆智能型指示器帶有LCD液晶顯示，可顯示瞬時、累積流量，還可輸出脈沖、輸出報警
◆.帶有溫度補償
◆有就地型、遠傳型、夾套型、防爆、耐腐等多種形式

三、主要技術參數：

公稱通徑	DN15、DN25、DN50、DN80、DN100、DN150、DN200
公稱壓力	1.6Mpa、4.0Mpa其它壓力等級協議供貨
流量方向	標準型：下進上出、特殊型：指定任意安裝方向
測量范圍	水(20℃)  1.6~200000L/h 空氣(0℃,0.1013Mpa)  0.05~6000m3/h
測量精度	1.6%、1.0%、PTFE: 2.5%
重復性	＜0.5%量程
介質溫度	標準型: -40℃~200℃  高溫型: -40℃~400℃
環境溫度	-40~120℃、電信號輸出≤65℃
本體材質	304、316L、PTFE，其他材質協議供貨
連接方式	法蘭型 夾套型 螺紋型
電氣接口	M20×1.5其它標準協議供貨
防爆標志	ExiaIICT6、ExdIICT6
防護類別	IP65


四、產品選型

代號	測量管結構
KD-Z10	下進上出
KD-Z11	下進上橫出
KD-Z12	下橫進上橫出
KD-Z13R	右進左出
KD-Z13L	左進右出
	代號	接液材質
	R0	0Cr18Ni2Mo2Ti
	R1	1Cr18Ni9Ti
	Rp	PTFE
	T1	鈦合金
	Rl	316L
		代號	管道口徑
		DN15	15
		DN25	25
		DN50	50
		DN80	80
		DN100	100
		DN150	150
		DN200	200
			代號	附加結構
			無
			T	夾套型
			Z	阻尼型
			G	高溫型
			Y	高壓型
				代號	指示器形式代碼組合
				M1	就地指示器，機械指示瞬時流量
				M2	供電型，機械指示瞬時流量，液晶顯示瞬時/累積流量
				M3	供電型，無機械指示，液晶顯示瞬時/累積流量
					代碼	供電方式
					無	只限M1指示器
					A	220VAC，4－20mA輸出
					B	電池供電，無輸出
					C	24VDC，二線制供電，4－20mA輸出
					D	24VDC，三、四線制供電，4－20mA輸出
						代號	防爆標志
						l	本安iaCT5方型殼體
						d	隔爆Diibt4園殼體
							代號	報警或脈沖輸出
							無	無報警或脈沖輸出
							K1	上限報警或一路脈沖輸出
							K2	下限報警或一路脈沖輸出
							K3	上、下限報警或雙路脈沖輸出
